NORTO TOFT
Nachhaltige Akustikplatten aus recyceltem Restholz für Wände
NORTO Toft
Nachhaltige Akustikplatten aus recyceltem Restholz für Wände
NORTO Toft sind nachhaltige Akustikplatten, die aus recyceltem Restholz aus der Produktion von Fensterprofilen hergestellt werden.
Das Akustikpaneel erzählt die Geschichte, wie aus einem Fenster eine Wand wurde.
Restholz, das bei der Fensterproduktion aufgrund der hohen Beanspruchung des Holzes und der Vielfalt der Baumstämme anfällt, führt dazu, dass manche Hölzer nicht für ein Fenster verwendet werden können.
Anstatt das Holz wegzuwerfen, wurde es auf eine neue Art und Weise recycelt, wo es für Schalldämmung, schöne Ästhetik und Wärme im Innenraum sorgen kann.
Verantwortungsvolle Designlösungen für das heutige Bauwesen
NORTO Holm ist eine nachhaltige Akustikplatte aus recycelten, quadratischen und unbehandelten Endholzblöcken aus Kiefernholz. Bei den Blöcken handelt es sich um Reststücke aus der Produktion von Treppenpfosten. NORTO Holm ist eine Akustikplatte für Innenwände und -oberflächen.
Die NORTO Holm Akustikplatte misst 600×600 mm und besteht aus 36 Endholzblöcken, die auf einen 9 mm dicken schwarzen Recyclingfilz mit ca. 12 mm Abstand zwischen den Blöcken. Der wiederverwendbare Filz von AQsorb besteht zu 100 % aus recycelbarem PET-Kunststoff aus Flaschen, die aus den Weltmeeren gefischt werden. Darüber hinaus ist der recycelte Filz feuerzugelassen für B-s1,d0. Die Akustikplatte NORTO Holm erreicht je nach geprüften Schallbedingungen eine Schallreduzierung von bis zu 90 %. Das Akustikpaneel wurde vom Akustikingenieur Peter Chapman schallgetestet und Sound Hub Denmark hat Testgeräte und -einrichtungen bereitgestellt.
Die wunderschönen natürlichen Details der Endholzblöcke mit Ästen, Mark und Jahresringen sorgen für ein einzigartiges und authentisches Design für jede einzelne Akustikplatte. Durch die unterschiedlichen Stärken der Blöcke entsteht ein 3D-Effekt und optimale Voraussetzungen für eine gute Akustik im Raum.
Die Produktserie eignet sich als Akustikverkleidung für große Räume, in denen Lärm spürbar ist, beispielsweise in Restaurants, Rezeptionen, Geschäften, Büroumgebungen, Kinder- und Bildungseinrichtungen.
Referenzprojekte
NORTO Holm Akustikplatten wurden unter anderem für die Wände in einem Besprechungsraum im Sound Hub Denmark verwendet . Darüber hinaus hat Sound Art Lab akustische Wanddekorationen in Tonstudios und an Türen mit den NORTO Holm Akustikplatten ausgestattet.
Produkttyp:
Akustikplatte aus Holz für Wände und andere Oberflächen
Materialien:
Zusammengeklebte Latten aus unbehandeltem Kiefernholz
Farben:
Unbehandelt/Natur
Andere Farben:
Für Anfragen zu größeren Mengen.
Schallabsorption:
Bis zu 90 % Schallreduzierung (je nach geprüften Schallbedingungen).
Holzart und Herkunft:
Kiefer (zertifiziertes Holz aus bewirtschafteten Wäldern in Nordeuropa)
Abmessungen:
Standardsortiment:
Länge: 1200 mm
Breite: 600 mm
Dicke: 16 mm
Brandschutz:
Bei grösseren Mengen kann auf Bestellung ein Brandschutz nach B-s1,d0 durchgeführt werden.
Gewicht pro Platte:
4,16 kg
Anzahl m2 pro Platte:
0,72 m2
NORTO Toft
NORTO Toft – Akustikpaneel – Fichte aus recyceltem Re...
Unsere Auswahl an Upcycled-Produkten
Schallmessungen von NORTO Toft
Die Akustikplatten NORTO Toft wurden in Zusammenarbeit mit Sound Hub Denmark schallgetestet, dem weltweit ersten internationalen Technologie- und Innovationszentrum für Unternehmer und Start-up -Unternehmen im Bereich Ton und Akustik. Der Klangtest wurde in einem speziell angepassten Hallraum in den ehemaligen Produktentwicklungsräumen von Bang & Olufsen in Struer in Westjütland durchgeführt . Der Akustikingenieur Peter Chapman hat Schallmessungen an den NORTO Toft-Platten durchgeführt und anschliessend die Ergebnisse analysiert.
NORTO Toft wurde getestet, um die Schallabsorption der Akustikplatte bei einer Reihe standardisierter Frequenzen festzustellen. Die Schalltestdaten ermöglichen einen Vergleich mit anderen ähnlichen Akustikplatten in Bezug auf spezifische Schallherausforderungen in einem bestimmten Raum. NORTO Toft verfügt über gefräste Schienen, die Höhenunterschiede in der Oberflächenstruktur erzeugen. Die Montage der Akustikplatte kann mit einem dahinter liegenden Schalltuch oder einer Filzmatte erfolgen . Dieser Aufbau schafft gute Voraussetzungen für die Schalldämmung im Raum.
Das Akustik-Paneel NORTO Toft wurde bei verschiedenen Installationen schallgetestet, da sich Schall durch die Toft-Paneele ausbreiten kann. Dies bedeutet, dass die zugrunde liegende Konstruktion an die akustische Herausforderung angepasst werden kann, mit der Sie in einem bestimmten Raum konfrontiert sind.
Bei direkter Installation auf einem dünnen Akustikstoff mit harter Oberfläche absorbiert NORTO Toft bis zu 45 % des Schalls bei hohen Frequenzen. Um gute Absorptionseigenschaften bei niedrigeren Frequenzen zu erreichen, können hinter den NORTO Toft-Platten Mineralwolle- oder Filzmatten verwendet werden. Dabei kann ein Absorptionskoeffizient über 0,9 erreicht werden.

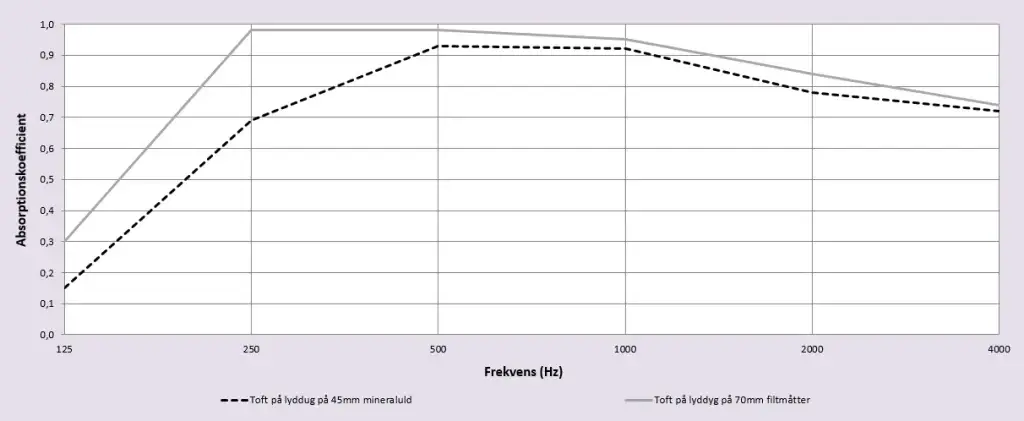

Schallmessungen – NORTO Toft | ||||||
|---|---|---|---|---|---|---|
Frequenz (Hz) | 125 | 250 | 500 | 1000 | 2000 | 4000 |
NORTO Toft auf Akustikstoff auf 70 mm Filzmatten | 0.30 | 0.98 | 0.98 | 0.95 | 0.84 | 0.74 |
NORTO Toft auf tragfähigem Tuch aus 45 mm Mineralwolle | 0.15 | 0.69 | 0.93 | 0.92 | 0.78 | 0.72 |
Beispiel für die Reduzierung der Nachhallzeit mit Akustikplatten von NORTO Toft

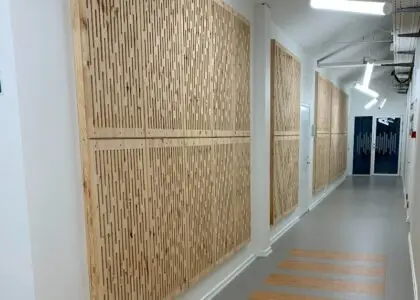

Sound Hub Denmark hat die Wände ausserhalb des Klangraums „The Cube“ mit hölzernen Akustikplatten von NORTO Toft dekoriert. Die Akustikplatten werden in einem speziell entworfenen Muster hergestellt, wobei die Ausschnitte so geformt sind, dass sie wie ein „Soundtrack“ mit der Aufschrift „The Cube“ aussehen.

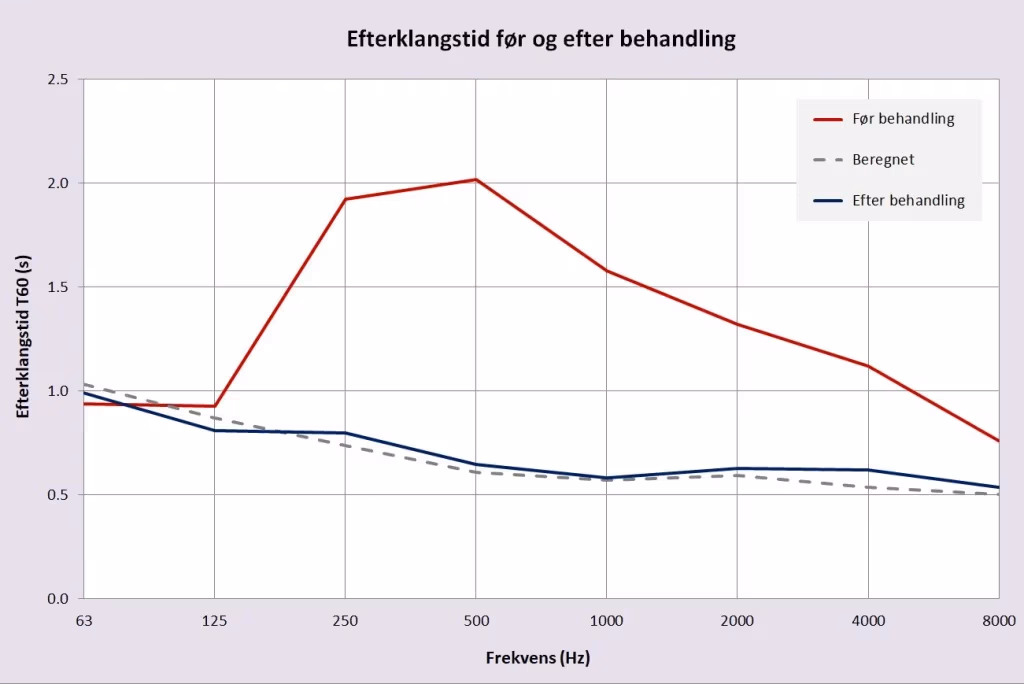

Um die akustische Wirkung der NORTO Toft-Paneele zu demonstrieren, hat der Akustikingenieur Peter Chapman Messungen der Nachhallzeit vor und nach der Installation der Paneele durchgeführt. Er hat auch eine Berechnung der Nachhallzeit durchgeführt. Die unten stehende Grafik zeigt die Ergebnisse und die Berechnung der Nachhallzeit für die NORTO Toft-Akustikplatten.
Die gestrichelte Kurve zeigt das berechnete Ergebnis basierend auf der Vormessung sowie den Absorptionskoeffizienten und der Quadratmeterzahl der Platten. Die rote Kurve zeigt die Nachhallzeit vor der Installation und die blaue Kurve zeigt die Nachhallzeit nach der Installation der Akustikplatten. Das Ergebnis in der obigen Kurve zeigt, wie wirkungsvoll es ist, zunächst die Schallbedingungen in einem Raum zu messen, um dann die richtige Lösung für ein akustisches Problem auswählen zu können.
Die geringfügigen Abweichungen zwischen der berechneten Nachhallzeit (gestrichelte Kurve) und der gemessenen Nachhallzeit nach der Montage der Paneele (blaue Kurve) können auf einen verringerten Öffnungsgrad der Paneele mit der „Tonspur“ zurückzuführen sein. Das bedeutet, dass Paneele mit einem Muster, bei denen es nicht so viele Ausschnitte gibt, den Schall nicht so stark reduzieren können wie Paneele, bei denen es mehr Ausschnitte und mehr offene Bereiche zum Akustikfilz gibt, durch die der Schall dringen kann.
